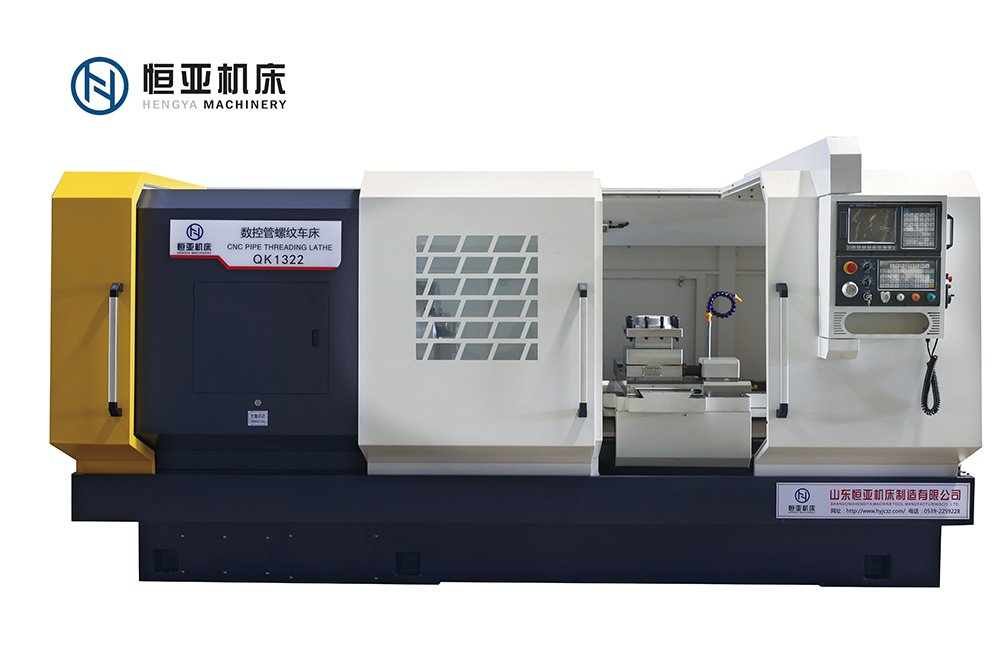

QK1322（550导轨）

项目（Item）

单位（Unit）

QK1322

Nc系统

Nc System

标准配置

（Standard equipment):GSK980TC3

选配（Alternative configuration):FANUC 0i-TF;SIMENS 808D;KND K1000Ti；GSK980TDC

床身上最大回转直径

Max dia.swing over bed

mm

670

刀架上最大回转直径

Max dia.swing over cross slide

mm

370

最大顶尖距

Max.length of work-piece

mm

1500

加工管螺纹范围

Pipe threading range

mm

Φ50-220

床身宽度

Width of bed

mm

550

主轴孔径

Spindle bore

mm

225

主轴中心高

Spindle center height

mm

322

主电机功率

Power of spindle motor

KW

11

主轴变速形式

Mode of spindle speed

两档变频，档内无极变速

Two gears， smooth adjustment

主轴转速范围

Range of spindle speed

r/min

低档（L）:25-120

高档（H）:100-500

X/Z轴最大行程

Max.traverse of X/Z

mm

X:350

Z:1250

X/Z轴快速移动速度

X/Z rapid traverse

mm/min

4000/6000

尾座套筒

Tailstock quill

直径

Diameter

mm

100

行程

Travel

mm

250

锥度

Taper

莫氏5号 Morse NO.5

电动刀架

Turret

型号

Model

HAK21240

形式

No.of tool stations

立式四工位

Vertical four-station

刀杆尺寸

Dimension

mm

32×32

换刀时间

Turret indexing time

S

2.6

卡盘

Chuck

K11-500三爪卡盘

K11-500 three jaw chuck

机床外形尺寸(长*宽*高)

Overall dimensions(L*W*H)

mm

3800×1900×1900

机床净重

Machine weight

T

5.4
