山东恒亚机床制造有限公司

项目（Item）		单位（Unit）	CDK6150（Φ110）	CDK6150（Φ140）	CDK6150（Φ160）	CDK6150（Φ170）
Nc系统 Nc System			标准配置（Standard equipment):GSK980TC3 选配（Alternative configuration):FANUC 0i-TF;SIMENS 808D;KND K1000Ti；GSK980TDC
床身上最大回转直径 Max dia.swing over bed		mm	500	500	500	500
刀架上最大回转直径 Max dia.swing over cross slide		mm	270	270	270	270
最大顶尖距 Max.length of work-piece		mm	1000	1000	1000	1000
床身导轨宽度 Width of bed		mm	400	400	400	400
主轴孔径 Spindle bore		mm	110	140	160	170
主电机功率 Power of spindle motor		KW	7.5	7.5	7.5	7.5
主轴变速形式 Mode of spindle speed			变频无极调速 Stepleess Frequency Speef Adjustment
主轴转速范围 Range of spindle speed		r/min	150-1000	70-800	70-700	70-700
X/Z轴最大行程 Max.traverse of X/Z		mm	X:310 Z:800	X:310 Z:800	X:310 Z:800	X:310 Z:800
X/Z轴快速移动速度 X/Z rapid traverse		mm/min	4000/5000	4000/5000	4000/5000	4000/5000
尾座套筒 Tailstock quill	直径 Diameter	mm	80	80	80	80
	行程 Travel	mm	200	200	200	200
	锥度 Taper		莫氏5号 Morse NO.5
电动刀架 Turret	型号 Model		HAK-21192	HAK-21192	HAK-21192	HAK-21192
	形式 No.of tool stations		立式四工位 Vertical four-station
	刀杆尺寸 Dimension	mm	25×25	25×25	25×25	25×25
	换刀时间 Turret indexing time	S	2.6	2.6	2.6	2.6
卡盘 Chuck			K11-320 三爪卡盘 K11-320 three jaw chuck	K11-380 三爪卡盘 K11-380 three jaw chuck	K11-400 三爪卡盘 K11-400 three jaw chuck	K11-400 三爪卡盘 K11-400 three jaw chuck
定位精度 Positioning accuracy		mm	0.020	0.020	0.020	0.020
重复定位精度 Repositioning accuracy		mm	0.01	0.01	0.01	0.01
机床外形尺寸(长宽高) Overall dimensions(LWH)		mm	2800×1750×1800
机床净重 Machine weight		T	2.5	2.7	2.9	3.0

产品详情

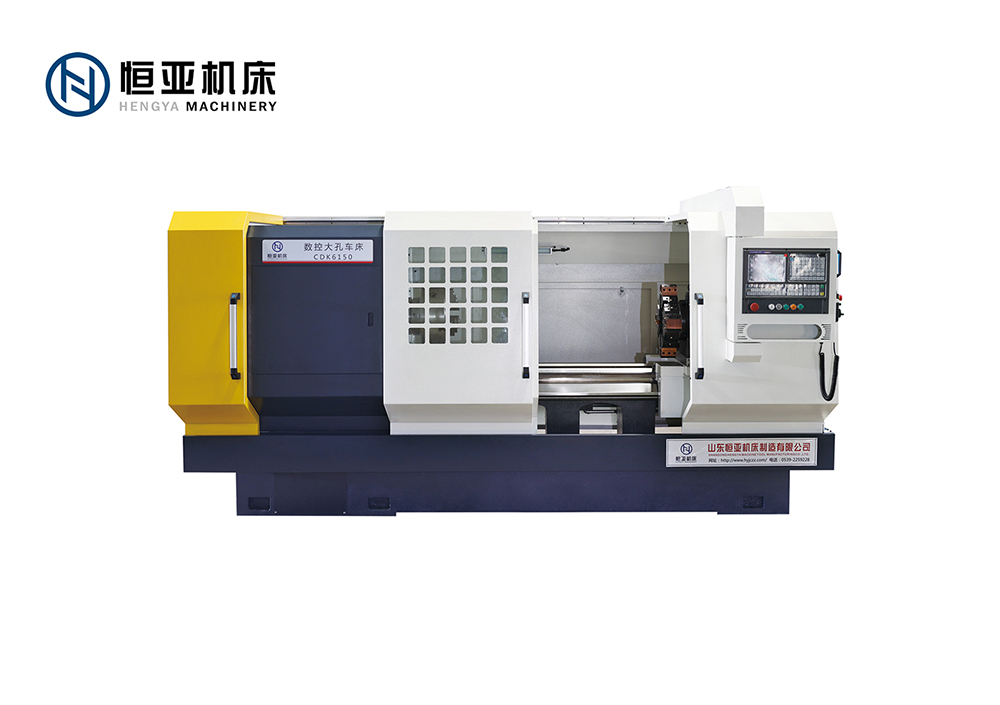

CDK6150（400导轨）
